立式螺旋板換熱器內部結構在本文有相信的闡述和說明，雙誠環保設備廠家為客戶生產質量優質的立式螺旋板換熱器，可專業為您裝備符合客戶的要求，在特殊情況下，可定制高效換熱器。

 螺旋板換熱器基本型式及結構說明

目前很多工廠普遍生產和使用的螺旋板換熱器有I型、I型和1型；近年還測繪仿制了一種快卸可拆式結構，在國內以外的廠家生產的螺旋板換熱器基本結構型式也大致如此。

 螺旋板換熱器的結構制造

螺旋板換熱器一旦能夠滿足使用工況的要求,設計者就應根據叮靠性及剛、強度等深入考慮一些結構細節方面的問題；在螺旋板換熱器結構細節方面存在著不容忽視的差異，這與制造檢驗方法有著密切的聯系。

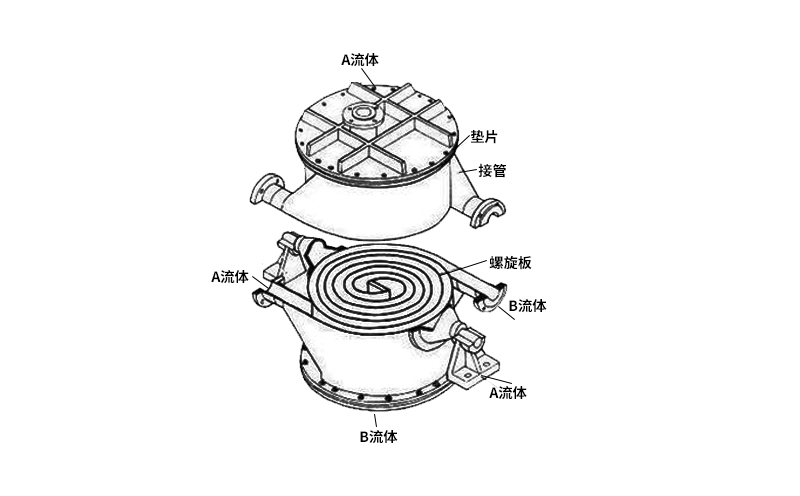

 螺旋板換熱器中心管結構技術

螺旋板換熱器的中心管直徑范圍沒有太大差別。

然而，若將中心管直徑和螺旋板寬度作為一個整體來考查，便不難發現其存在的潛在的差異。

1）中心隔板與螺旋板的焊接(亦可采用整體結構型式)，國內中心管結構型式。

2）中心管結構型式，很明顯，在很多廠家的中心隔板與螺旋板的焊接型式在制造工藝上限制了小中心管直徑與大螺旋板寬度的搭配，且無法檢驗焊縫焊接質量。

3）中心管兩端面的接管，對螺旋板換熱器而言，中心管直徑的大小是設計優劣一項重要指標。

4）中心管直徑設計得較小，則螺旋板換熱器單位體積里的傳熱面積便增加,亦即結構更為緊湊；此外，由于每圈螺旋通道的曲徑。

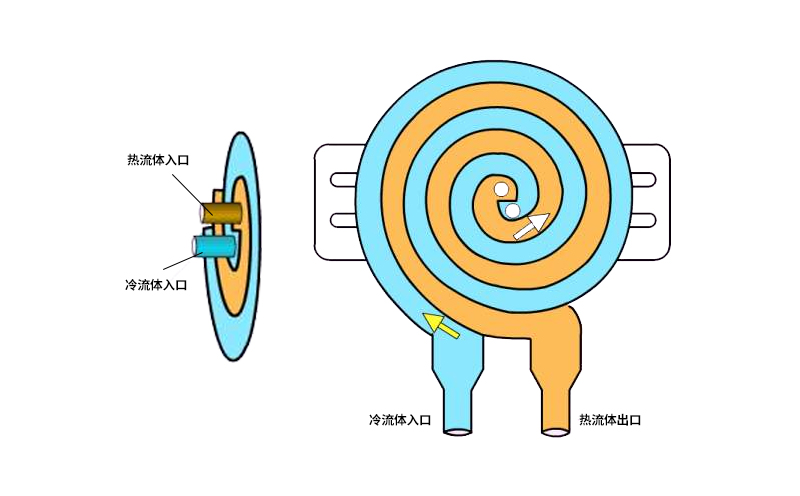

 立式螺旋板換熱器密封結構

立式螺旋板式換熱器的密封有兩種形式，即焊接密封和墊片端蓋密封。

1、焊接密封焊接密封的結構形式有三種：

1）將需要密封的通道用方鋼墊進鋼板中，卷制后進行焊接；

2）將需要密封通道用圓鋼墊進鋼板中卷好后進行焊接；

3）將螺旋板在專用機床軋制斜邊成形，在卷制過程中；

4）卷制半徑越小，翻邊回彈量就越大，卷制成形螺旋板進行通道翻邊校正、整形后進行焊接口。

 螺旋板換熱器墊片端蓋密封說明

螺旋板卷制、焊接好以后裝配窄邊法蘭，將螺旋通道兩端進行機械加工，然后用倒錐端蓋及墊片將通道封住，墊片材料選擇根據介質特性和溫度。

倒錐端蓋與螺旋體連接采用上卡、下卡及螺母，為了提高不銹鋼螺旋板換熱器的密封性能，防止各圈螺旋通道內介質發生短路使傳熱效率受到一定的影響，螺旋體必須完整，如發現螺旋體缺陷及焊接缺陷，必須進行修補，保證機械加工車出。
